一、項目所在地氣候特點
項目所在地為廣東省鶴山市鶴城新區，鶴山市位于廣東省南部珠江三角洲腹地，與南海、順德隔江相望，325國道、江鶴和佛開高速公路、江肇公路縱橫貫穿全市，水陸交通便利。鶴山地理位置,地處北回歸線以南(北緯22.29度--22.52度，東經l12.28度--ll3.25度)，屬南亞熱帶季風區，境內具有海洋氣候特征，溫、光、熱、雨量充足，四季宜種。年平均日照l789時，年日照率達40.1％日照時數，帶來太陽輻射熱量大，年平均輻射量l04.08千卡／厘米。氣候溫和，年平均氣溫22．6℃，年平均降雨量l700公厘左右。

二、用戶要求
1.日供熱水(shui)總量40m3，供水(shui)點(dian)溫度(du)不(bu)低于(yu)55℃，滿足(zu)入住人(ren)員生活用(yong)熱水(shui)需求(qiu)；
2.在控制工程成本的基礎，采用新(xin)能源、新(xin)技術，實現環保、節能、降耗、降噪、減排；
3.計量直觀，收費(fei)、繳費(fei)方便、靈活；
4.作為形象工程，樹立新能源應用典范。

三、產品解決方案
有鑒(jian)于項目(mu)所在地的(de)氣候(hou)特點、用戶的(de)要求(qiu)及施(shi)工現(xian)場(chang)的(de)實(shi)際(ji)情況，設計(ji)采用太(tai)陽能熱(re)—空氣源(yuan)熱(re)泵熱(re)水系統。具體(ti)(ti)如下：

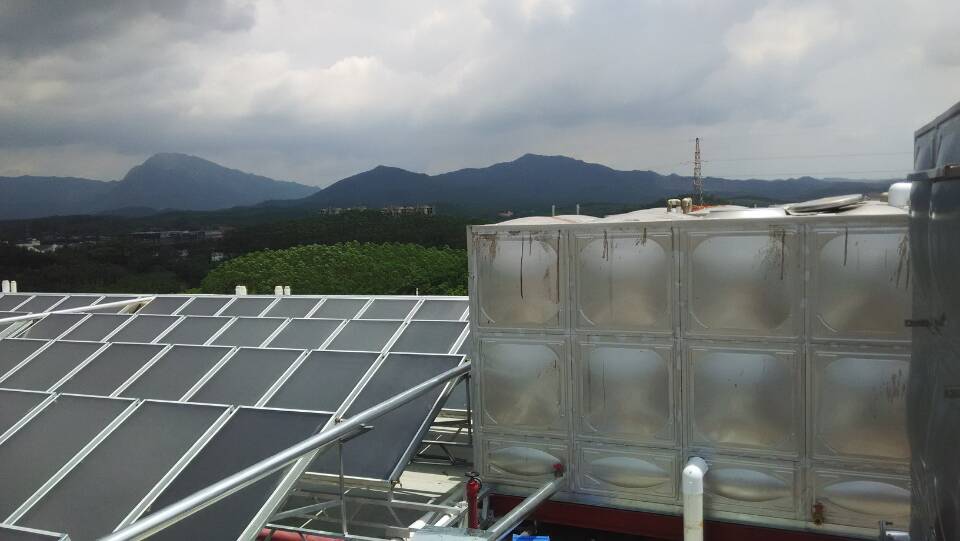

1.太陽(yang)(yang)能集熱(re)系(xi)統采用防臺(tai)風型30傾角安裝平板太陽(yang)(yang)能集熱(re)器、直接強制循(xun)環系(xi)統；
2.輔助加(jia)熱(re)系統采(cai)用空氣源熱(re)泵循環(huan)加(jia)熱(re)系統；
3.自然壓力（定時）供水、定溫（定時）回水；
4. 低(di)溫循環防凍；
5. IC卡機計量消費系統。

四、設計、施工及驗收標準和規范
（1）《建筑給(gei)水排(pai)水設計規范》（GB/50015-2003）
（2）《民用建筑太陽(yang)能熱水系統應用技術規范》（GB/50364-2005）
（3）《太陽熱水系統設計、安(an)裝(zhuang)及工(gong)程(cheng)驗(yan)收技術規范》（GB/T50495—2009）
（4）《平板型太(tai)陽能集熱器(qi)技(ji)術(shu)條件》GB/T6424-2007
（5）《平板型太陽(yang)能集熱器(qi)熱性(xing)能試驗(yan)方法》GB4271-2007
（6）《居住建筑(zhu)太陽(yang)能(neng)熱水(shui)系統(tong)設計、安裝及驗收規范》DB33/1034-2007
（7）《住宅建(jian)筑規(gui)范》GB50368-2005
（8）《屋面工程技(ji)術(shu)規范》GB50345-2004
（9）《屋(wu)面工程質量驗收規范(fan)》GB50207-2002
（10）《建筑(zhu)工(gong)程施工(gong)質量(liang)驗收統一標準》GB50300-2001
（11）《建筑物防(fang)雷設計規(gui)范》（2000 年版(ban)）GB50057-94
（12）《建筑給水排水設計規范》GB50015-2003
（13）《太陽(yang)熱水(shui)系統設(she)計、安裝(zhuang)及(ji)工程驗收技術規范》GB/T18713-2002
（14）《建筑給水(shui)排水(shui)及采暖工程施(shi)工質(zhi)量驗收規范》GB50242-2002
（15）《民用建(jian)筑太陽能熱水系統應用技術規范(fan)》GB50364-2005
（16）《鋼結(jie)構工程(cheng)施工及驗收規(gui)范》GBJ205－2000
（17）《碳素鋼結(jie)構(gou)》GB/T700－1988
（18）《設備及管道保(bao)溫技術通則》GB 4272-1992
（19）《太陽能熱(re)利用術語》GB/T 12936－1991
（20）《建筑(zhu)物防(fang)雷設計施(shi)工及驗收規范》GB 50057-1994
（21）《建筑給排水及采暖工程施工質量驗收規范》GB 50242-20021.

五、設計參數
項(xiang)目名稱：鶴山(shan)市德(de)萬實業有限公司宿舍（三）中(zhong)央供熱(re)水工程項(xiang)目。
1、用水人(ren)數：744人(ren)（2層12間、3~6層28間/層，按6人(ren)/間計）；
2、用(yong)熱水量：50~60L/人?日；
3、太陽能(neng)單位面積配(pei)水(shui)量：75~95Kg/m2，10P空氣源熱(re)泵(beng)標準工況時產水(shui)量：780L/h；熱(re)水(shui)用水(shui)方式：花灑淋(lin)浴；
4、熱水溫(wen)度：55℃；總用熱水量：40,000L/日；全天候(hou)或定時(shi)供應熱水；
5、熱水系統類型：太陽能+熱泵輔(fu)助加(jia)熱；
6、本工(gong)程為樓面(mian)主體工(gong)程，冷水、熱水及回水管(guan)道樓面(mian)接(jie)駁。


六、設計計算
1、熱(re)水(shui)計(ji)算(suan)噸位：按每日產40噸55℃熱(re)水(shui)計(ji)算(suan)；
2、全年(nian)冷水(shui)(shui)（平(ping)均(jun)）計(ji)算(suan)(suan)溫(wen)(wen)度：15℃；熱水(shui)(shui)計(ji)算(suan)(suan)溫(wen)(wen)度：55℃；
3、太陽能面積(ji)計(ji)算
系統(tong)(tong)集熱器總面(mian)(mian)積(ji)的計算依據為：GB 50364-2005《民用(yong)建(jian)筑太(tai)陽(yang)能熱水系統(tong)(tong)應用(yong)技術規范》，直接系統(tong)(tong)集熱面(mian)(mian)積(ji)總面(mian)(mian)積(ji)按式(shi)（1）計算：
式（1）
式中：
——直接(jie)系(xi)統集熱器采光面積，㎡；
——日均用(yong)水量(liang)，kg；（取40，000Kg/d）
——貯水箱內水的設(she)計溫(wen)度，℃；（取55℃）
——水的定(ding)壓比熱容，4.187KJ/（㎏?℃）；
—— 水的初始溫度，℃；（取15℃）
——當(dang)地集(ji)熱器采光面(mian)上的年(nian)平均日(ri)太陽輻(fu)照量KJ/㎡；（取11680KJ/㎡）
——太(tai)陽(yang)能保(bao)證(zheng)率(lv)，％；根據(ju)系(xi)統使(shi)用(yong)期內的太(tai)陽(yang)輻照、系(xi)統經濟性及用(yong)戶要求等(deng)因素綜合考慮(lv)后(hou)確定，宜(yi)為30％～80％；（廣州為III類資(zi)源較富區(qu)，取42%）
——集熱器(qi)(qi)的(de)年平均集熱效率(lv)；具(ju)體(ti)數值應根據集熱器(qi)(qi)產(chan)品的(de)實際測試結果而(er)定(ding)；（取0.55）
——貯水箱和管路的熱損失(shi)率；根據經驗宜取值為0.10～0.20。（取0.10）
計算得，AC=486.64㎡,根(gen)據現(xian)場實際(ji)安裝432㎡；
4、綜上：全(quan)年（按365天計）生(sheng)產40噸熱水的(de)總(zong)耗能為：
式（2）
式(shi)中：
c——水的定壓比熱容；c=4.187KJ/(kg?℃)；
m ——生(sheng)產熱水(shui)總量（40,000Kg）；
tend ——保溫水箱的設計溫度（55℃）；
tl——水的初始(shi)溫度（15℃）；
計算得，Q=2.445×109KJ/年
5、產40000L熱水所(suo)需熱泵(beng)機組選型(xing)計算：
1）生(sheng)活熱水總需(xu)要的熱量：
① 設水溫10℃升至55℃；
② 每天所(suo)需(xu)熱水40000L；
③ 加熱所需的(de)熱量：
Q＝40000×（55℃－10℃）×1kcal/℃?kg＝1800000kcal
單位換算：1kcal＝4.1868KJ
④ 總熱量：
Q＝7536240 KJ＝2093.4 kW?h
⑤設機組(zu)加熱8小時(shi)計算
P每小時(shi)制熱量＝261.7 Kw
⑥熱(re)泵機(ji)組(zu)選型：
⑦根據熱(re)泵(beng)產品(pin)技術參數(shu)，KRF360/SW-A型(xing)號(hao)空氣(qi)源(yuan)熱(re)泵(beng)制熱(re)量(liang)為36Kw,產水量(liang)為：780L/H,輸(shu)入(ru)功率為：8.5kW，現根據冬天和陰雨天氣(qi)熱(re)泵(beng)機組：
261.7 Kw÷36Kw/臺(tai)(tai)＝7.27 臺(tai)(tai)
根據計算結果，該工程(cheng)選(xuan)用8臺KRF360/SW-A型號空(kong)氣源(yuan)熱(re)泵熱(re)水器機組，總制(zhi)熱(re)量為(wei)Q=8×36=288kW（標況(kuang)）為(wei)輔(fu)助設備，滿足(zu)124個房間（740人(ren)）的熱(re)水要(yao)求。
